（3）以上是我對水泵手動和自動控制的講解，希望對大家有所幫助。
免責聲明：本文系網絡轉載，版權歸原作者所有，內容為作者個人觀點，并不代表本站贊同其觀點和對其真實性負責。如涉及作品版權問題，請與我們聯系，我們將在第一時間刪除內容！
關于自動型泵和普通型泵的區別
發布時間：2021-06-09 08:19:01瀏覽次數：772
今天給大家講一個平時經常遇到的一個電路圖，就是水泵控制電路圖，它是由倆部分組成即主回路和控制回路。

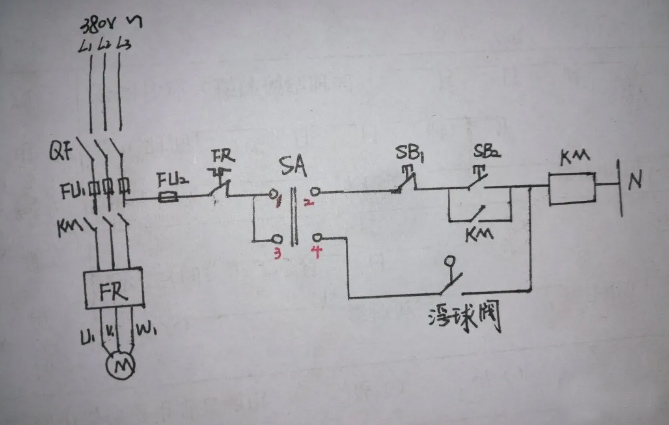

如下圖所示為水泵控制圖
（1）根據上圖所示，首先我們來講一下他的主回路。L1、L2、L3為380伏的接線電源，QF為斷路器。FU1，F(xiàn)U2為熔斷器，KM為接觸器的主觸點，F(xiàn)R熱繼電器，M為水泵。QF閉合，當KM閉合時水泵運行，斷開時水泵停止。
（2） 講完主回路接下來講一下他的二次回路。主要有兩部分構成，手動和自動部分。先來講一下，手動部分：將轉換開關SA旋轉至1～2檔位時，按下啟動按鈕SB2。手動部分成回路，KM線圈得電觸點KM閉合，形成自鎖回路，水泵運行，當按下停止按鈕SB1時，此控制回路斷開，線圈KM失電，接觸器斷開 ，水泵停止運行。再來講一下他的自動控制部分：將旋轉按鈕SA旋轉至3～4檔位，當水位升高時，浮球閥浮球升起，浮球觸點由開點變?yōu)殚]點，此時自動部分形成回路，KM線圈得電，接觸器吸合水泵運行。當水位下降時，浮球閥由閉點變?yōu)殚_(kāi)點，接觸器線圈KM斷電水泵停止運行。

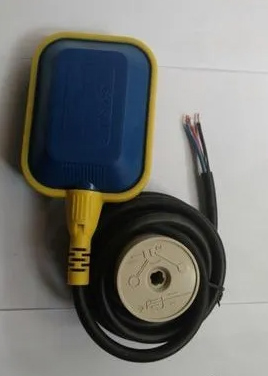

下圖為我們常用的一種浮球閥示意圖

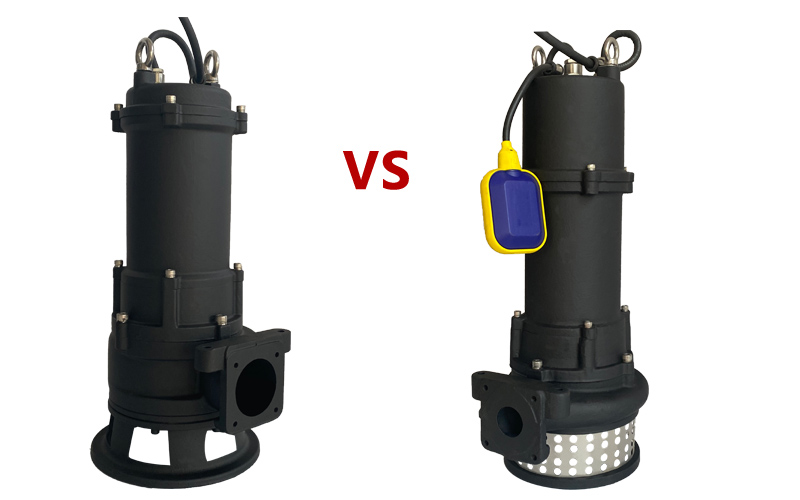

下圖所示，圖左為普通型泵，圖右為自動型泵
